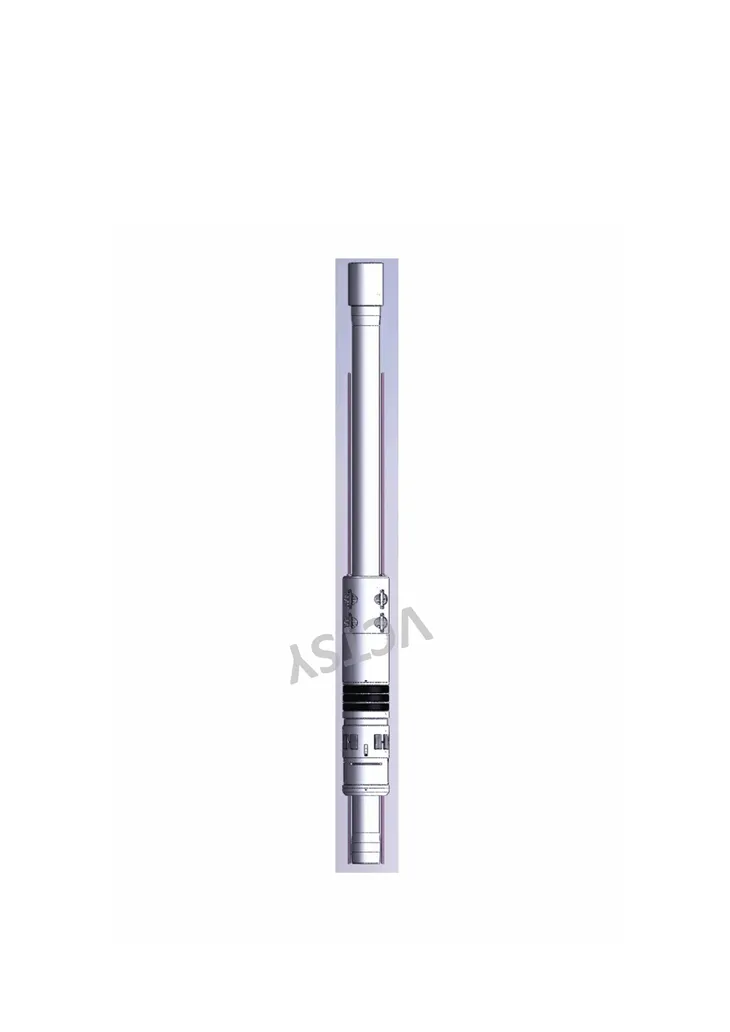

IWPT-sarjan älykäs täydennyslinjan ylittävä yläpakkauslaite
● Tuotemerkki: VCTSY
● Sertifiointi: API 11D1
● Mallinumero: IWPT-278-7, IWPT-312-7, IWPT-278-962, IWPT-312-962, IWPT-412-7, IWPT-5-7, IWPT{{6 }},IWPT-7-962
● Pakkaustiedot: Vanerikotelo
● Toimitusaika: Pyynnön mukaan
● Maksuehdot: T/T
● Toimituskyky: Pyynnön mukaan
Tämä tuote on painepakkauslaite, jota käytetään halkaisijaltaan suurissa injektiokuovissa. Kun tiivistin siirtyy letkuun, letkun paineistaminen asettaa tiivistimen ja tiivistää siten letkun ja kotelon renkaan. Letkun suora vetäminen saa leikkausvapautusmekanismin leikatuksi vapautumista varten. Siinä on kaksisuuntainen liuku.
Tekninen parametri
1.
|
Piirustus nro. |
IWPT-278-7 |
IWPT-312-7 |
IWPT-278-962 |
IWPT-312-962 |
|
|
Yhdistävä lanka |
Yläosa |
2 7/8" Lankatyyppi BOX |
3 1/2" Kierretyyppi BOX |
2 7/8" Lankatyyppi BOX |
3 1/2" Kierretyyppi BOX |
|
Alempi |
2 7/8" Säietyypin PIN-koodi |
3 1/2" Säietyypin PIN-koodi |
2 7/8" Säietyypin PIN-koodi |
3 1/2" Säietyypin PIN-koodi |
|
|
ID |
2,44" (Φ62mm) |
2,99" (Φ76 mm) |
2,44" (Φ62mm) |
2,99" (Φ76 mm) |
|
|
Ylitysreikä |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Raja ulottuvuus |
6.02"×121.2" （Φ153×3080） |
6.02"×121.2" （Φ153×3080） |
8.49"×121.2" （Φ215.6×3080） |
8.49"×121.2" （Φ215.6×3080） |
|
|
Soveltuva kotelo |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
9 5/8" (40-47lb/ft) |
9 5/8" (40-47lb/ft) |
|
|
Liukulomake |
Kaksisuuntainen liuku |
Kaksisuuntainen liuku |
Kaksisuuntainen liuku |
Kaksisuuntainen liuku |
|
|
Elastomeeri |
HNBR |
HNBR |
HNBR |
HNBR |
|
|
Materiaali |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Turvallinen vetokuormitus |
645 KN |
921 KN |
645 KN |
921 KN |
|
|
Työskentelylämpötila |
160 astetta |
160 astetta |
160 astetta |
160 astetta |
|
|
Työpaine |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
|
|
Istuinpaine |
3000 psi |
3000 psi |
3000 psi |
3000 psi |
|
|
Vapauta paine |
37000 paunaa |
37000 paunaa |
40000 paunaa |
40000 paunaa |
|
|
Valmistusstandardi |
API 11D1 V3, V0 |
API 11D1 V3, V0 |
API 11D1 V3, V0 |
API 11D1 V3, V0 |
|
2.
|
Piirustus nro. |
IWPT-412-7 |
IWPT-5-7 |
IWPT-512-962 |
IWPT-7-962 |
|
|
Yhdistävä lanka |
Yläosa |
4 1/2" Erikoislankatyyppi BOX |
5" erikoiskierretyyppinen BOX |
5 1/2" Erikoislankatyyppi BOX |
7" erikoiskierretyyppinen BOX |
|
Alempi |
4 1/2" Special Thread -tyyppinen PIN-koodi |
5" Special Thread -tyyppinen PIN-koodi |
5 1/2" Special Thread -tyyppinen PIN-koodi |
7" Special Thread -tyyppinen PIN-koodi |
|
|
ID |
3,465" (Φ88mm) |
3,465" (Φ88mm) |
4,882" (Φ124mm) |
4,882" (Φ124mm) |
|
|
Ylitysreikä |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Raja ulottuvuus |
6.02"×81.1" （Φ153×2060） |
6.02"×81.1" （Φ153×2060） |
8.49"×86.6" （Φ215.6×2200） |
8.49"×86.6" （Φ215.6×2200） |
|
|
Soveltuva kotelo |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
9 5/8" (40-47lb/ft) |
9 5/8" (40-47lb/ft) |
|
|
Liukulomake |
Kaksisuuntainen liuku |
Kaksisuuntainen liuku |
Kaksisuuntainen liuku |
Kaksisuuntainen liuku |
|
|
Elastomeeri |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
HNBR, AFLAS |
|
|
Materiaali |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Turvallinen vetokuormitus |
943 KN |
943 KN |
1504 KN |
1504 KN |
|
|
Työskentelylämpötila |
150 astetta, 203 astetta |
150 astetta, 203 astetta |
150 astetta, 203 astetta |
150 astetta, 203 astetta |
|
|
Työpaine |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
|
|
Istuinpaine |
3000 psi |
3000 psi |
3000 psi |
3000 psi |
|
|
Vapauta paine |
37000 paunaa |
37000 paunaa |
40000 paunaa |
40000 paunaa |
|
|
Valmistusstandardi |
API 11D1 V3, V0 |
API 11D1 V3, V0 |
API 11D1 V3, V0 |
API 11D1 V3, V0 |
|
